בפעם האחרונה הראיתי לך כמה דרכים להכין את הפרויקטים שלך בארדואינו מבוקר דיבור 3 דרכים להוסיף בקרת דיבור לפרויקטים של ארדואינואני ממש מתחיל לאהוב את הארדואינו שלי לאחרונה; לאחר שעברתי את המדריכים הבסיסיים ואפילו הכנתי קוביית LED, הייתי מוכן להתמודד עם משהו הרבה יותר מורכב. למרבה המזל, דיבור השולט בפרויקט ארדואינו ... קרא עוד באמצעות SiriProxy, הפריטים המובנים שניתן לדבר על מערכת ההפעלה X, וכמה סקריפטים של Automator, או אפילו שבב חומרה ייעודי לזיהוי קולי. השארתי אותך עם הדגמה מהירה שלי מדליקה את האורות שלי, אבל לא הסברתי איך השגתי את זה בצד החומרה. בואו נסתכל היום כיצד תוכלו לשלוט במכשירים בעלי מתח גבוה - כמו הקומקום שלכם, או כמה מנורות רצפה.

אזהרה: התעסקות עם אספקת חשמל ביתית היא לא דבר קל להתבצע. סוללה של 9 וולט יכולה לגרום לעיקצוץ הלשון שלך, אבל 120-240V יכול לטגן אותה, ועלול להרוג אותך. אם אתה נפטר מלעשות כל אחד מהדברים, אני מקבל אחריות מוחלטת אפסית לחלוטין. אם אינך מקבל את זה, הפסיק לקרוא עכשיו.

אם אינך חדש בדבר, בדוק את המתחילים שלנו מדריך ארדואינו תחילת העבודה עם ארדואינו: מדריך למתחילים

Arduino היא פלטפורמת אב-טיפוס אלקטרונית עם קוד פתוח המבוססת על חומרה ותוכנה גמישים ונוחים לשימוש. הוא מיועד לאמנים, מעצבים, חובבים ולכל מי שמעוניין ליצור חפצים או סביבות אינטראקטיביות. קרא עוד . כמו כן, לא הייתי מציע לנסות לשלוט באופן ספציפי על הקומקום שלכם (למשל) בגלל המשיכה הנוכחית הגבוהה - קומקום 1500 וולט ישתמש בסביבות 12.5 אמפר (תלוי ברמת המתח הארצית שלכם).

ממסרי מצב סולידי

ממסרים הם מתגים מכניים בשליטה חשמלית; החל מתח על צד ההדק והמגנט בפנים יעביר את המתג באופן מכני.

הם מגיעים במגוון גדלים ודירוגים, ולכן חיוני ביותר שתבדוק את סך הזרם והמתח שאתה הולך לעבור; אם אתה מנסה להכניס 240VAC דרך ממסר שדורג 5VDC בלבד, אז דברים רעים הולכים לקרות.

המאפיינים של ממסר גם פירושו שלא תוכלו פשוט לחבר אותם ישירות לארדואינו - עליכם לבודד אותם במידת מה באמצעות טרנזיסטור, ולספק דיודה "פלייבק". ממסרים מכילים מגנטים אינדוקטיביים ולכן הם מחייבים תשלום של חשמל. כשמפילים לפתע את המטען, העומס האינדוקטיבי בורח חזרה למעגל ממנו הגיע, בקוטביות ההפוכה; דיודה flyback מגנה על המעגל.

ניתן לחבר ממסרים כפתוחים בדרך כלל, כלומר "כבה אלא אם כן אתה מדליק אותם"; או סגור בדרך כלל, שמשמעותם "דולק אלא אם כן אתה מכבה אותם".

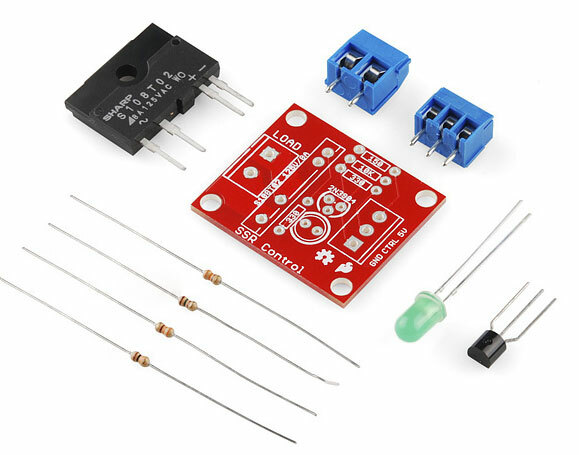

אם זה המסלול שאתה רוצה ללכת, שימו לב שהוא המסוכן ביותר מכיוון שיהיו חוטים חשופים. אתה יכול לרכוש ערכת ממסר מחברת SparkFun תמורת 20 $; הוא כולל לוח מעגלים קטן וכל הרכיבים הנוספים הדרושים למעבר אליו 240VAC 8A המון.

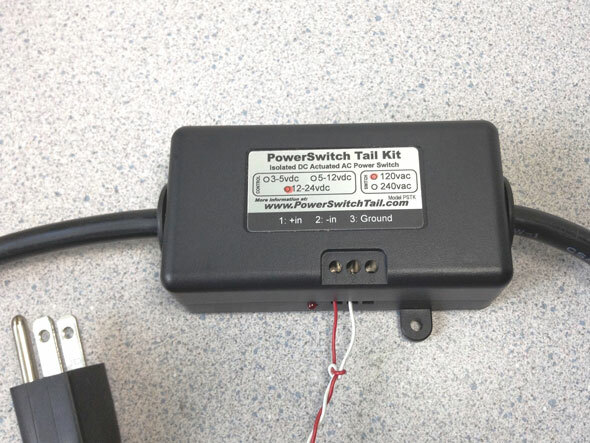

"זנב PowerSwitch"

אם הרעיון לגעת בכל סוג של חוטים חיים מפחיד אותך, אך אתה עדיין רוצה גישה קווית אמינה, אלה זנבות ממסר מראש הם כנראה ההימור הטוב ביותר שלך, כאשר מדובר בסביבות 25 דולר לכל אחד. אתה פשוט מחבר אותם לחיבור שבין שקע הקיר למכשיר ואז מפעיל את ספק הכוח של Arduino ואת ה- IO הדיגיטלי לצד.

אלה מתאימים ל- 120vAC בארה"ב, אך עבור 240 וולט בריטניה ובמקומות אחרים הם מייצרים רק טופס ערכה, ותצטרך להוסיף תוספים משלך. עם זאת, היזהר עם הערכות, מכיוון שטעויות יכולות להיות טיגון של הארדואינו או של עצמך, כך שאלו אינם בטוחים במאה אחוז. לקבלת רוח מוחית מוחלטת, עליך לבחון את האפשרות הבאה.

האק כמה שקעים בשליטה מרחוק

בימינו אתה יכול להשיג שקע חשמל מבוקר רדיו מרוחק במחיר של פחות מ 10- $ 20 $, ולרוב כולם משתמשים בדיוק באותה תדר 433 מגה הרץ כדי לשלוט בדברים וכנראה באותו השבב. אם אתה מוכן להקריב את השלט, או לפחות להכין כמה חורים לחוטים מסוימים במקרה, אתה יכול לחבר אותו בקלות לארדואינו.

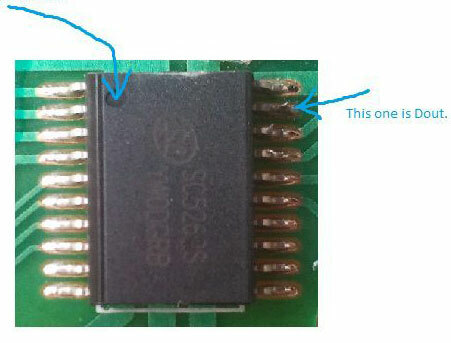

התחל על ידי פתיחת השלט וזיהוי השבב בו נעשה שימוש; התרשים הבא מסביר את הסיכה שאתה מחפש אם יש לך שבב SC5262 (HX2262 ו- PT2262 תואמים גם הם לאותה סיכה בה נעשה שימוש). חבר את הסיכה לפלט הדיגיטלי בארduino ותוכלו אפילו לעקוף את הסוללה המרוחקת באמצעות ספק הכוח והקרקע של 5 וולט. (או פשוט להמשיך להשתמש בסוללה המסופקת, מה שלא יהיה).

בשלב הבא תרצה להוריד ולהכניס לתוכך ארדואינו / ספריות תיקיית ספריית RFSwitch מ- Google Code - זה מאפשר לך גישה לכמה פונקציות פשוטות להפעלת מכשירים ומשאיר את האותות הפיקודיים הזעירים. התחל ביצירת מופע חדש של הכיתה:

# כלול

RCSwitch mySwitch = RCSwitch ();

בפונקציית ההתקנה () שלך, הפעל אותה על סיכת הפלט הרלוונטית (10, במקרה זה):

mySwitch.enableTransmit (10);

ובהיגיון העיקרי שלך, השתמש ב:

mySwitch.switchOff (3, 1); mySwitch.switchOn (3, 1);

(כאשר 3 הוא הערוץ, ו- 1 הוא מספר ההתקן) כדי להפעיל ולכבות מכשירים. בדרך כלל ישנם 4 מכל ערוץ ו -4 מכשירים, מה שמאפשר לך 16 מכשירים הניתנים הניתנים לטיפול הניתנים להפעלה וכיבוי.

החלק הטוב ביותר בפריצה של מוצרי צריכה קיימים אלה הוא שלא תיגע בשום חוטי מתח גבוה; הכל מכיל את עצמו במודול השקע.

עכשיו, שלב את זה עם קצת בקרת אינטרנט של ארדואינו כיצד להגדיר בקרת רשת Arduino ללא מגן אתרנטבשבועות האחרונים מסרתי לצופים את השליטה על תאורת מצב הרוח באולפני במהלך השידור החי של Technophilia Podcast - תוכלו לראות את התוצאות של זה ב ... קרא עוד , ותוכל להפעיל את מכשיריך מהנייד שלך בכל מקום בעולם. אני די בטוח שאני לא רוצה למסור את השליטה על שום דבר לאינטרנט, אלא כל אחד לשלהם. האם סוף סוף ניתן להגשים חלומות אוטומציה ביתיים בארדואינו? התחלת את שלך ארדואינו מסע עדיין?
