כיצד לבנות תיק מתלה DIY (ומדוע)

פרסומת

לאחר שביליתי את שנותיי הראשונות כמהנדס תאורה, ומאוחר יותר שנים כטכנאי מרכז נתונים, הייתי פיתחה חיבה לא תקינה לחומרה המותקנת במתלה מכל הסוגים - כך שבניית ארון התקשורת שלי היה מעין ברור נגרות למתחילים נגרות למתחילים: 5 מיומנויות שאתה צריך לדעתאנשים רבים נרתעים מפרויקטים של נגרות עצים פשוט משום שהם לא עשו זאת לפני כן. להלן פירוט של חמש כישורי הנגרות החשובים ביותר שיעזרו לכם להתחיל בעבודה. קרא עוד פרויקט.

אתה לא צריך הרבה מיומנות כדי ליצור משהו שהוא פונקציונלי, אבל אם אתה על הגדר בגלל הסיבה שאתה בכלל רוצה תיק תיק, הנה כמה סיבות שיש לקחת בחשבון.

• ארגון: בניית ארון סביב מארז המחשבים שלך מעניקה לך הזדמנות נרחבת להסתיר כבלים ושאר מסודרות כללית אחרת. אם אתה באמת מבולגן, תמצא דרך להפוך את המתלה שלך לבלגן, אבל בדרך כלל מתלים קלים יותר לסידור ומגוון ציוד יכול לעזור לך במשימה. אם אתה זקוק להובלת ציוד רב באופן קבוע, יתכן שתמצא את האגודה למתלה נוחה יותר.
• התאמה אישית: בטח, אתה יכול לקנות מתלים מדף להילוך שלך, אבל זה לא ממש מספק או להתאמה אישית כמו לבנות משלך. הוסף ידיות בצד והגלגלים בבסיס; השאר את הצדדים פתוחים או סגורים; כסו את המארז עם שטיח והוסיפו כמה פינות כדור לעמידות; זה תלוי בך.
  instagram viewer
  חברות שלמות קיימים לשרת את שוק "אביזרי המדפים"!
• מערכת מודולרית: מתלים הם מודולריים, עם סטנדרטים המכתיבים את הרוחב (19 אינץ '), והגובה (נמדד ביחידות מתלה, או סתם "U") של מכשירים הניתנים להרכבה. שרתי Slimline יכולים להיות דקים כמו 1U; בעוד שמארז המיועד להכיל כרטיס גרפי מודרני בגודל מלא יהיה 4U. גובה 4U הוא 7 אינץ '. אתה יכול לקנות לוחות תיקון לכבלים, או לוחות ריקים למילוי הפערים, המדפים להחזקת רכיבים לא סטנדרטיים, או הר VESA למסך קטן. אתה יכול לארגן מחדש את ערכת המדף שלך, להחליף מכשיר אחד למשהו אחר: הכל יתאים, כי הכל בנוי בסטנדרט יחיד. ואם אתה משתעמם או מצמיח את המתלה הנוכחי שלך, אתה יכול לשדרג למוטב טוב יותר ולעשות שימוש חוזר בכל דבר.
• מחשבים מרובים: אם אתה יושב עם כמה מגדלים שולחניים מסביב לרגליך, שוקל לעבור אותם במקום לארונות ארון תקשורת; הם ייראו נחמדים הרבה יותר רכובים אופקיים ומוערמים, ממש כמו שתמצאו ערימות של שרתים ארונות בקפידה במרכז נתונים.

על החיסרון, ציוד מתלה בדרך כלל אינו זול. כפי שקאנון דן במדריך שלו ל בניית מחשב גיימינג מחלקי שרת כיצד לבנות מחשב משחקי עם 8 ליבות מחלקי שרת זוליםמעוניין במחשב גיימינג או בעריכת וידאו עם מחשבים מעבד אינטל Xeon כפולים עבור פחות מ -200 דולר? החלקים נמצאים שם, אך מציאתם והרכבתם עלולים להתגלות כקשים. קרא עוד , אתה אולי להיות מסוגל למצוא עסקה כאשר המכללה המקומית שלך מפנה מלאי ישן, או סורקת מכירות פומביות ב- eBay (מצאתי צג ומקלדת למשך 17 אינץ 'בסביבות 15 $!) - אך באופן כללי מארז התיקים הזול ביותר יעלה יותר ממקרה המגדל הקונבנציונאלי הזול ביותר, ורצועת שקע רכובה תלו תעלה יותר מסטנדרט אחד.

משוכנע? בוא נעשה את זה.

מארז שרת 4U Rosewill 4U / מארז שרתים / מארז מדפים, מארז מחשב מדפי מתכת עם 8 מפרצים ו -4 מאווררים המותקנים מראש (RSV-R4000)מארז שרת 4U Rosewill 4U / מארז שרתים / מארז מדפים, מארז מחשב מדפי מתכת עם 8 מפרצים ו -4 מאווררים המותקנים מראש (RSV-R4000) קנו עכשיו באמזון

הערה: אני הולך לעבור בין מדידות אימפריאליות ומדדיות בנקודות שונות, מכיוון שאני בריטי ואנחנו אוהבים לעשות זאת.

עיצוב

ישנם כמה עיצובים בסיסיים לבניית מתלה. הראשון הוא עיצוב מסגרת פתוחה, שמשאיר את האפשרות פתוחה לכיסוי הצדדים בהמשך אם תרצו. השני בנוי ישירות מלוחות עץ חזקים ועבים - MDF או דיקט. השלישי אופייני יותר במקרי טיסה של ציוד שמע, עם לוחות פלסטיק דקים ובלוקי מחברים מודולריים.

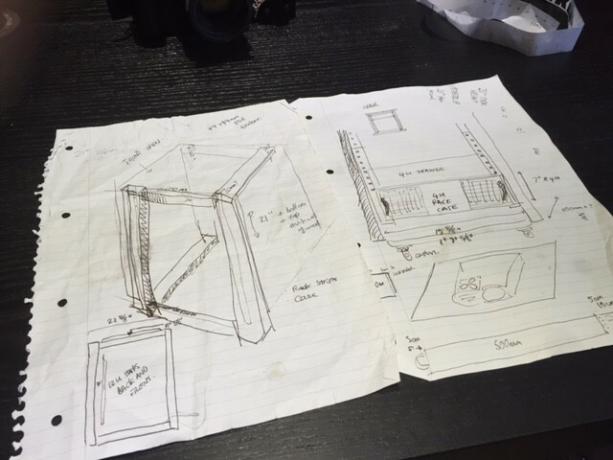

בחרתי לעיצוב הראשון; מסגרת פתוחה, אך עם תוכניות לכסות חלק מהצדדים עם דיקט דק ושטיח רמקולים בהמשך. בחרתי בזה בכדי לשמור עליו קל משקל אך חזק, אך גם מכיוון שרציתי אולי להשאיר את החלק העליון של המסגרת פתוח למקרן שיצא ממנו. אף אחת מהאפשרויות הזמינות מסחרית לא הציעה זאת. אלה שריטות העוף שהתחלתי מהן, אבל התעלמו מהמידות.

אתה יכול להפסיק לצחוק עכשיו. אני מודה, ניסיתי להכניס את העיצוב שלי SketchUp תלת מימד לחיי היומיום: כיצד לתכנן פרויקט DIY ביתי בעזרת סקיצהביצוע פרויקט שיפוץ בית בעצמך זה לא תמיד עניין פשוט. לפעמים זה נראה די פשוט כשאתה מתחיל, אבל לפני שאתה יודע את זה, אתה מבין שאם רק היית לוקח ... קרא עוד , אך נכשלו כישלון חרוץ כשהבנתי איזה עקומת למידה תלולה הייתה. בסופו של דבר, צבטתי מדידות תוך כדי המשך ולא היה לי סכמטי מדויק לעבוד ממנו. אם תרצה לעבוד מתוכניות בפועל, אני מציע במקום זאת TinkerCAD - דוגמן מקוון מוצק בחינם (גם אם נועד להדפסת תלת מימד).

הדרישות העיקריות שלי היו:

• גובה 12U. זה היה כדי להכיל מחשב 4U, מגירה 3 או 4U לאחסון ומגש עם גובה מתכוונן עליו יונח מקרן.
• עומק של לפחות בסביבות 500 מ"מ, כך שיתאים למקרה ATX שקניתי, ובנוסף קצת להתנדנד לכבלים.
• מסילות בגב ובחלק הקדמי (יתכן ורק שתרצה שבצד אחד יהיו מסילות הניתנות לניתוק, לא תצטרך גישה מאחור)

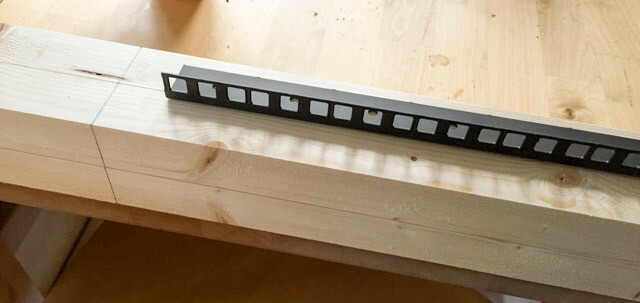

באחד מהעיצובים, תצטרך גם לקנות מסילות מדפים המחוברות למסגרת. תוכלו למצוא מסילות מדפים באמזון או ב- eBay - צפו לשלם בסביבות 20 $ לזוג מסילות 12U. ציוד מתלה ואז ברגים לפסים אלה, ישירות או עם "אגוזי כלוב".

בנייה

מכיוון שאינני מתכנן להעמיס כמות אדירה של משקל במתלה, החלטתי שעץ עץ רך מהוקצע 34 מ"מ היה מספיק למסגרת. יתכן שתזדקק לעבה יותר בהתאם לשימוש הסופי שלך, אך כמובן שזה יגיע לכבד יותר. עבור מתלה שרת גבוה שאינו נייד, 2 × 4 רגיל יהיה הטוב ביותר.

תצטרך גם כמה כלים בסיסיים לעיבוד עץ, אך עבור מסגרת בסיסית הכלי היחיד שאולי כבר לא היה לך הוא קרג ג'יג. אלה ערכות זולות וידידותיות למתחילים לייצור מפרקי כיס חזקים במיוחד, ואני ממליץ להשיג כזו אם תרצה גימור מקצועי ומפרקים באיכות טובה, תוך היעדר כישורי נגרות לחלוטין (כמוני am).

מערכת חור Pocket Kreg Jig R3מערכת חור Pocket Kreg Jig R3 קנו עכשיו באמזון

בדוק את הסרטון הקצר למטה כדי לגלות כיצד להשתמש ב- Kreg Jig. תצטרך גם לקנות כמה ברגים מסוג 2 ″.

התחל בחיתוך 4 חלקים פינתיים אנכיים. אלה אמורים להיות באורך מסילות המדפים שלך, בתוספת עובי העץ הכפול (לתומכים העליונים והתחתונים), בתוספת כמה מילימטרים של חדר מנופף.

חותכים את התומכים המרכזיים עבור הצדדים הסדוקים שליד. מכיוון שכל ציוד המתלים רחב 19,, אלה רוצים להיות גדולים מעט יותר מ- 19 ″. זה לא חייב להיות מושלם - ציוד מתלים מעוצב עם מעט מקום להתנודד לחורי הברגים, למרות שברור כי קצר מדי או גדול מדי מרווח לא יעבוד.

קחו בחשבון שאם תרצו להוסיף שטיח בהמשך, סביר להניח שתרצו לתחוב אותו מתחת לפסי המדפים, לכן עליכם להוסיף גם כמה מילימטרים לזה. אני בסופו של דבר עם 493 מ"מ (~ 19.4 אינץ ') לרוחב. חתוך בצד הגדול אם אתה לא בטוח - אתה תמיד יכול לקצץ אותו.

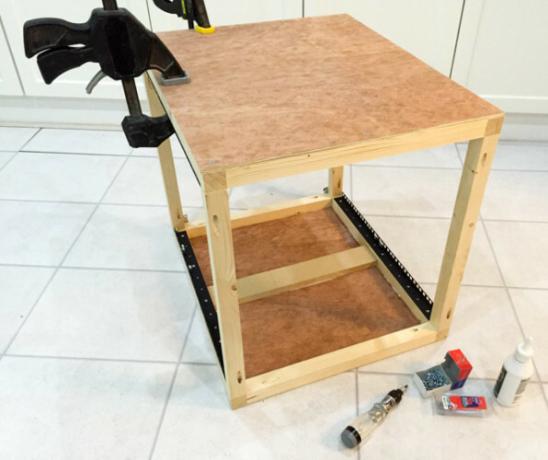

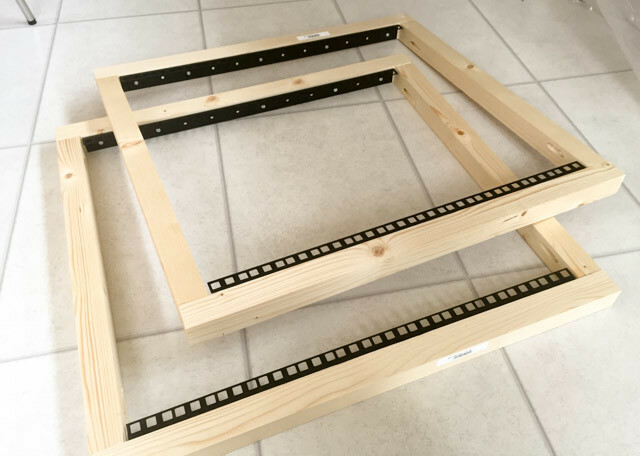

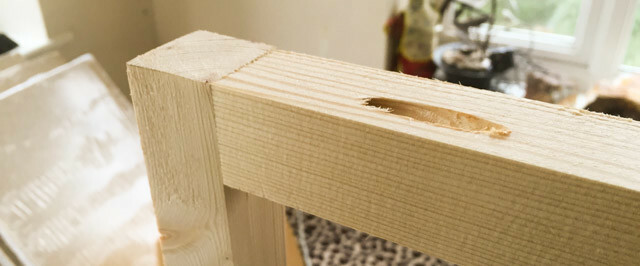

השתמש בכונן Kreg כדי לחבר אלו לחתיכות הצד האנכיות ויוצרים מתלה קדמי ואחורי. העץ בו השתמשתי מעט דק מדי מכדי להשתמש בשני חורי כיס זה לצד זה, ולכן במקום זאת קידחתי את החורים בפינות הנגדיות של העץ (חשוב להשתמש בשני חורים או שהמפרק יסתובב).

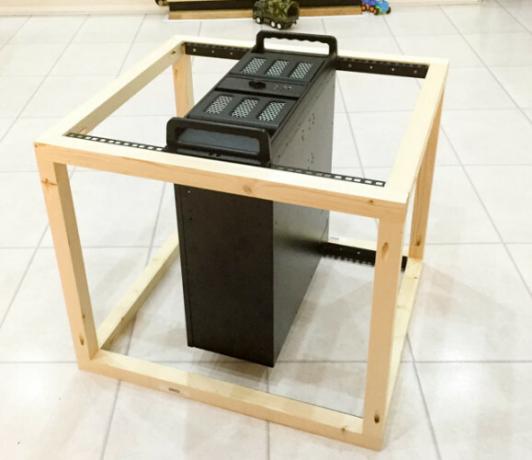

בשלב זה המשכתי לפתע ונדפקתי את מסילות המדפים כדי לבדוק את ההתאמה למארז השרתים 4U שלי. לשימוש בכבדות, תרצה להבריג את המסילות למסגרת באמצעות "אגוזי טי" - יש אלה שיניים שננעלות כלפי חוץ, והברגים מתברגים לתוכם.

מרוצה, עברתי לצדדי הקוביה. עבור אלה 450 מ"מ נראה כמו אורך טוב לסגור את המחשב באופן מלא, ולהשאיר מספיק מאחור כדי שהכבלים לא יתקעו. אורך זה ייקבע על ידי ציוד משלך - שרתים מסוימים עמוקים כמו 32 ​​".

ברגע שדופקים אותם, מתלה המסגרת הפתוחה מספיק טוב בכדי לקרוא לו יום, אם כי אולי תרצו להכתים אותו קודם. הייתי מוכן לגרד את כל העסק ולהחליט שאני זקוק לעץ עבה יותר, אבל אפילו עם עץ רך מרוצף 34 מ"מ בלבד, הוא יציב ומוכן מאוד להתקנת ציוד.

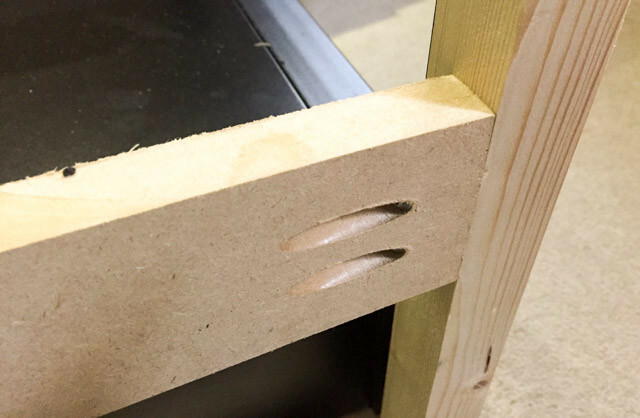

ידיות מתלה היו חובה בשבילי מכיוון שרציתי שזה יהיה מעט נייד. העץ 34 מ"מ ששימשתי אותו למסגרת לא היה מספיק רחב לברגים שעל הידיות, אז חתכתי כמה אורכי 450 מ"מ של MDF בעובי 18 מ"מ, ושוב השתמשו בחורי כיס כדי להדק אותם לאמצע צידי הצד מסגרת. שמור לאמצע כדי להימנע מפיצול ה- MDF.

כדי לכסות את הצדדים, השתמש במסור שולחני, מסור עגול או פאזל (המסור השולחן הוא הקל ביותר, אך היקר ביותר וכלי מגושם שיש) לחתוך כמה דיקט דק לגודל (דק זה בסדר - הם לא ישקלו). ייתכן שתוכל גם לגרום לחנות DIY המקומית שלך לחתוך הכל בשבילך. השתמשתי בשני דבק עץ וכמה ברגים כדי להדק אותם לצדדי המסגרת. אולי תרצה גם לכסות את החלק העליון והתחתון.

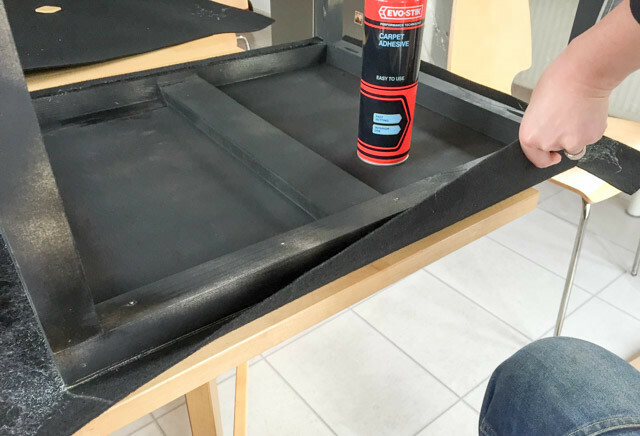

אך ורק לצורך האסתטיקה, הסרתי את המעקות וריססתי את הכל במעיל יחיד מחוספס של שחור, ואז כיסיתי את המסגרת ואת הצדדים בכבידה "שטיח ארון רמקולים". השתמש בדבק שטיחים חזק לשם כך.

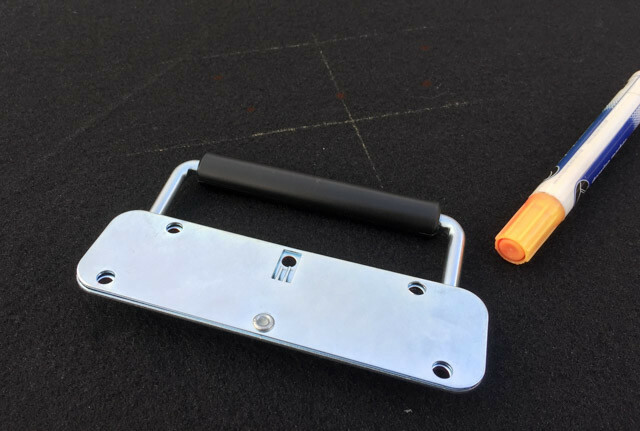

לבסוף סימנתי חורים לידיות המתלה וקידחתי חורי טייס קטנים לברגים. זה חשוב במיוחד עם MDF, שכל כך צפוף שהוא יתפצל בקלות ללא חורי טייס. הוספתי גם כמה גלגלים קטנים, אם כי יתכן ויהיה צורך להחליף אותם בשלב מסוים בכבדים חובה יותר.

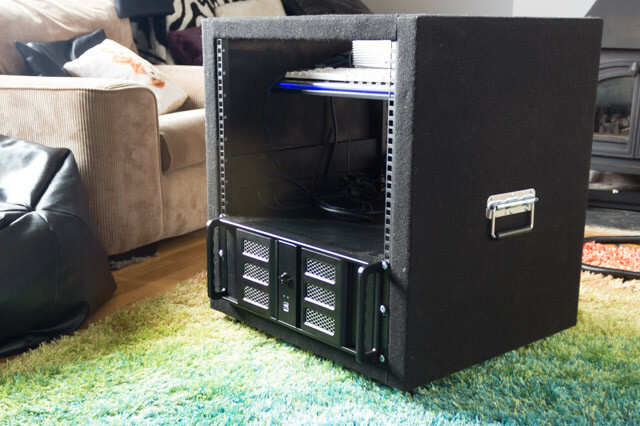

עם שוב פסים התלויים, הרכבתי את מארז מחשב המשחקים החדש שלי, מדף למקרן ורצועת חשמל. אני עדיין מחכה למסירה של מקלדת / צג להחלפה החוצה 1U ומגירה 4U לשמירה על ערכת VR, אך זהו למעשה המוצר המוגמר.

אני מקווה שהשרתי אותך לבנות מתלה משלך; כיף לבנות, קל יחסית, ודרך ממש נוחה לעגלה סביב הרבה ציוד מחשב.

העלות הכוללת הסתכמה בסביבות 100 $, נתח גדול ממנו היה על השטיח והמעקות. ללא ספק הדרישות שלך יהיו שונות, אבל זה היופי בבניין ועיצוב משלך. אם אתה זקוק למתלה חזק וגדול יותר, נסה את התוכניות הבאות ל מתלה 20U מבית TomBuildsStuff.

שאלות, הערות או הצעות? בקש משם, ואעשה כמיטב יכולתי לענות.
